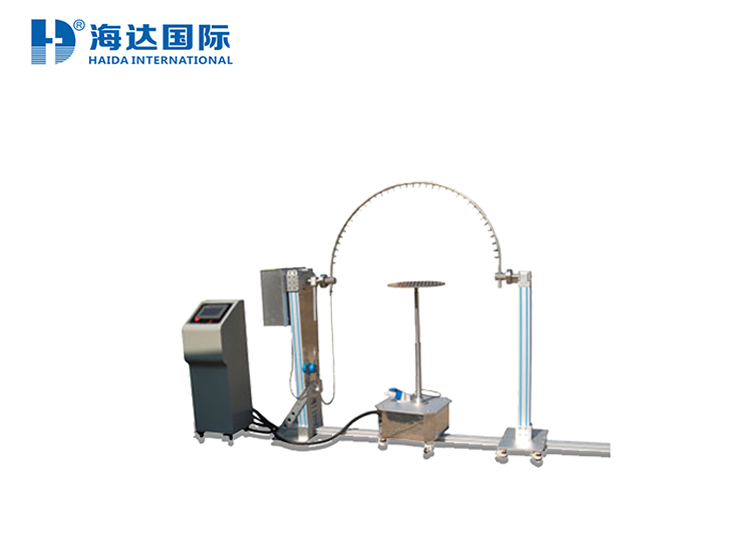

IPX3-4防淋雨擺管試驗裝置HD-E712係列

1、防淋雨擺管試驗裝置的擺管半徑：0.4m、0.6m、0.8m、1.0m（根據被測物大小來選擇擺管大小）（對應60度和180度兩種弧段分布規格任選兩種半徑的擺管，共提供四根擺管）。

2、擺管角度：60度與垂直方向±90和180度三種，（根據防護等來選擇角度，180度隻適宜對小型物品進行試驗，如轉台限製可能實際角度會偏小約10度，管中間高度：600-1200mm可調。

3、噴孔：采用可拆裝式設計，針孔0.4mm，特殊設計的噴頭，噴淋雨的淋雨水壓50-150kpa(增壓泵）方向可作微調，保證雨水在同一線麵上，不會偏差，淋雨試驗擺動時間：每1s轉動60度，轉動角度和測試時間在控製板上設定。

4、試品台：重、大產品φ600-800mm，高度200（離地麵）；輕、小產品φ200/300mm，高度700-1200（可調、離地麵），該小試品台置於大試台上，可拆卸可升降。淋雨試驗品台轉速：1-3r/min(可調）

5、噴水口夾角:1200(IPX3)、1800(IPX4)利用不鏽鋼檔條手動調節;

7、自動轉台:轉盤半徑R300mm;轉動速率1~15rpm(變頻可調),可調節高度(800~1400mm可調節),帶隨動防水插座,方便樣品通電試驗;

8、試驗時間:2個0-99min的時間繼電器設定試驗時間及通電時間(可自行設定);

9、淋水水壓:80~140kpa (可調);

10、機型結構: 由主動箱、從動箱、轉台和控製係統及相應管路組成,外部部件均采用不鏽鋼製作;

11、機體結構由鋁合金型材構成,美觀大方。可以整體調節高低和長度尺寸,擺動角度可直接顯示;

12、配置軟水器(可選)、淨水器、流量計、壓力表等附件,2級閥門調節流量和壓力;

13、控製係統:按照自動方式,分為變頻普通控製、PLC自動控製和觸摸屏全自動控製3種方式:

A.變頻普通控製方式: 集中控製箱控製,進口變頻器控製擺管轉速,自動調速器控製轉台。擺管角度手動調節。

B.PLC自動控製方式: 采用智能單片機PLC控製,步進電機控製擺管轉速和轉台轉速,可顯示和調節擺管角度,擺速及轉台轉速等參數。

C.觸摸屏全自動控製方式: 采用觸摸屏全自動控製,采用雙伺服電機控製擺管和轉台轉速,可顯示和調節擺管角度,擺速及轉台轉速等參數。

14、 外形尺寸(LXDXH):約3200*2500*1800mm(H)

15、 供電電源AC3Φ4W/380V/50HZ
