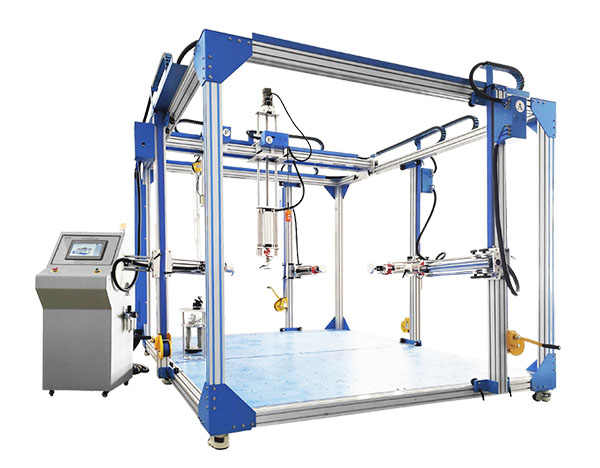

HD-F745桌子綜合試驗儀（非標）
來源:17.C-起草官网儀器有限公司 時間:2021-04-08 14:56:59 17.C-起草官网小編編繪 瀏覽:99+
| ———————產品參數——————— | ||
| 產品簡介 | ||
本設備主要針對桌子和櫃子類產品表麵及腳柱的穩定性和耐久性進行測試，機體配備4組水平氣動裝置、1組垂直模組、1組衝擊模組，每個氣缸配備力值轉感器正確讀取推力，通過對桌子進行靜態和循環測試來檢測桌子和櫃子類產品多方位的質量，每個模組可實現相對應的測試標準。 操作原理 靜態載荷測試：目的是評估桌子和櫃子類產品的穩定性，在桌子/櫃子最不穩定的位置施加一定重量的加載塊，觀察桌子或櫃子是否發生傾翻，桌櫃有無功能性的損失，結構是否完整； 桌腿強度測試：目的是評估桌子承受拖運或移動的能力，在桌腳離地麵25mm之內的位置對桌腿內側和外側分別施加不同方向、不同力值的力，觀察桌子有無功能性的損失，結構是否完整； 衝擊測試：在桌麵上方140mm處將衝擊裝置自由跌落，觀察桌子是否存在功能性的損失，結構是否變形，以此評估桌麵承受循環載荷的耐久性。 執行標準 QB/T 4460-2013折疊會議桌、ANST/BIFMAX5.5辦公桌、GBT 3325-2008 金屬家具通用技術條件、GBT 10357. 1-2013/GBT 10357. 1-2013 | ||
| 主要技術參數 | ||
指標參數
水平測試軸
行程：500mm 傳感器容量：2000N
垂直加載軸
行程：300mm 傳感器容量：2000N
衝擊錘
25kg
控製方式
PLC觸摸屏控製
力傳感器
2KN
係統測力精度
靜態：±5% 動態力：0-2%
測試速度
5—30次/分 可任意設定
測試次數
0-999,999次 可任意設定
框架尺寸
3200X2800X3000mm（L*W*H）產品特點 （一）硬件特點 1.控製係統可滿足多個氣缸分別或同時工作,對於分組工作的氣缸，操作係統能準確的控製各個氣缸的操作順序及加載時間； 2.氣缸有效行程可調，設備采用特殊裝置來防止氣缸在運行過程中的過衝、過退現象。避免在調試過程中，因此現象使被測試物產生較大的損傷，以致測試結果的不準確； 3.試驗次數：0—999999可任意設定，達到設定次數後自動停機，中途停機或斷電會自動保留測試結果； 4.儀器采用福馬腳輪支撐，操作簡單，移動靈活，調節方便，而且載重大，美觀獨特，內部裝有可調節轉盤，同時具有支撐固定，調節水平，移動，減震等功能。 （二）軟件特點 1.PLC可編程序控製器控製，可設定試驗力、試驗次數，並可實時顯示試驗力、試驗次數，並可通過USB端口導出測試界麵數據； 2.儀器可基本實現無人看管試驗，試驗完成或試件損壞會自動停止該項試驗，同時自動保留測試結果； 3.氣缸伸縮提示，當氣缸不能正常伸出或收縮時，儀器會提示報警； 4.儀器斷電保護，斷電瞬間保存當前測試數據，下次通電使用時，可查看上次測試數據，或繼續測試； 5.設備短路保護，避免過大的短路電流使電器設備過熱或受電動力作用而遭到損壞。
| ||

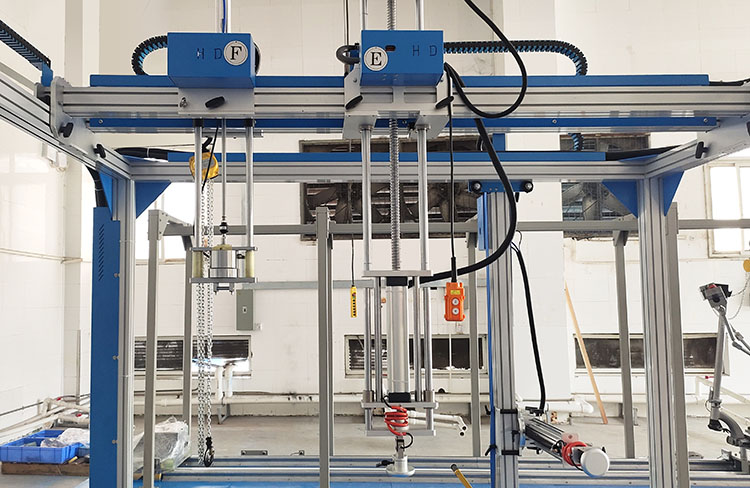

| ——————產品細節圖——————— | ||
